Hargassner Eco-PK 70-120

Die Summe heiztechnischer Spitzenlösungen. Die Heizanlage für den mittleren und großen Leistungsbereich von Hargassner eignet sich vorallem für den Einsatz in Mehrfamilienhäusern, öffentlichen Gebäuden, Industrie ….

    Einheit
Leistungsbereich   kW 20-70
Wirkungsgrad Volllast / Teillast   % 94,6 / 95,3
Brennstoffwärmeleistung Volllast   kW 74,5
Rauchrohrdurchmesser   mm 180
Wasserinhalt   Liter 180
Max. Betriebstemperatur   °C 95
Max. Betriebsdruck   bar 3
Kesseltemperaturbereich   °C 75-78
Rücklaufanhebung notwendig   °C 58
Wasserseitiger Widerstand Delta T 10 / 20 [K]   mbar 57,1 / 14,6
Vorlauf/Rücklauf   Zoll 6/4″
Gewicht   kg 865
Kesselhöhe   H mm 1610
Kesselbreite   B mm 745
Kesseltiefe   T mm 1235
Einbringmaß H x B x T mm 1670 x 745 x 1335
Elektr. Anschluss     400V AC, 50HZ, 13A
Einheit
Leistungsbereich kW 27-90
Wirkungsgrad Volllast / Teillast % 94,1 / 95,3
Brennstoffwärmeleistung Volllast kW 95,4
Rauchrohrdurchmesser mm 180
Wasserinhalt Liter 180
Max. Betriebstemperatur °C 95
Max. Betriebsdruck bar 3
Kesseltemperaturbereich °C 75-78
Rücklaufanhebung notwendig °C 58
Wasserseitiger Widerstand Delta T 10 / 20 [K] mbar 91,4 / 23,2
Vorlauf/Rücklauf Zoll 6/4″
Gewicht kg 865
Kesselhöhe H mm 1610
Kesselbreite B mm 745
Kesseltiefe T mm 1235
Einbringmaß H x B x T mm 1670 x 745 x 1335
Elektr. Anschluss 400V AC, 50HZ, 13A
Einheit
Leistungsbereich kW 30-99
Wirkungsgrad Volllast / Teillast % 93,8 / 95,4
Brennstoffwärmeleistung Volllast kW 105
Rauchrohrdurchmesser mm 180
Wasserinhalt Liter 180
Max. Betriebstemperatur °C 95
Max. Betriebsdruck bar 3
Kesseltemperaturbereich °C 75-78
Rücklaufanhebung notwendig °C 58
Wasserseitiger Widerstand Delta T 10 / 20 [K] mbar 112,9 / 28,9
Vorlauf/Rücklauf Zoll 6/4″
Gewicht kg 890
Kesselhöhe H mm 1610
Kesselbreite B mm 745
Kesseltiefe T mm 1235
Einbringmaß H x B x T mm 1670 x 745 x 1335
Elektr. Anschluss 400V AC, 50HZ, 13A
Einheit
Leistungsbereich kW 33-110
Wirkungsgrad Volllast / Teillast % 93,6 / 95,4
Brennstoffwärmeleistung Volllast kW 116,6
Rauchrohrdurchmesser mm 180
Wasserinhalt Liter 180
Max. Betriebstemperatur °C 95
Max. Betriebsdruck bar 3
Kesseltemperaturbereich °C 75-78
Rücklaufanhebung notwendig °C 58
Wasserseitiger Widerstand Delta T 10 / 20 [K] mbar 139,1 / 35,5
Vorlauf/Rücklauf Zoll 6/4″
Gewicht kg 890
Kesselhöhe H mm 1610
Kesselbreite B mm 745
Kesseltiefe T mm 1235
Einbringmaß H x B x T mm 1670 x 745 x 1335
Elektr. Anschluss 400V AC, 50HZ, 13A
Einheit
Leistungsbereich kW 36-120
Wirkungsgrad Volllast / Teillast % 93,3 / 95,4
Brennstoffwärmeleistung Volllast kW 127,2
Rauchrohrdurchmesser mm 180
Wasserinhalt Liter 180
Max. Betriebstemperatur °C 95
Max. Betriebsdruck bar 3
Kesseltemperaturbereich °C 75-78
Rücklaufanhebung notwendig °C 58
Wasserseitiger Widerstand Delta T 10 / 20 [K] mbar 160,7 / 40,9
Vorlauf/Rücklauf Zoll 6/4″
Gewicht kg 890
Kesselhöhe H mm 1610
Kesselbreite B mm 745
Kesseltiefe T mm 1235
Einbringmaß H x B x T mm 1670 x 745 x 1335
Elektr. Anschluss 400V AC, 50HZ, 13A

FEATURES

  • 1

    Rostsystem “Stufenbrecherrost”

  • 2

    Glutbettniveau-Regelung

  • 3

    Turbulatoren mit automatischer Kesselputzeinrichtung (auch im 1ten Zug)

  • 4

    Aschenbox 30 l. Optional: Ascheabsaugungssystem für sehr lange Wartungsintervalle

  • 5

    Automatische Zündung mit 300 W

  • 6

    Saugzuggebläse (EC-Motor) mit Unterdrucküberwachung

  • 7

    Rezirkulation

  • 8

    Integrierte Rücklaufanhebung

  • 9

    Ascheaustragung für Flug- und Rostasche

  • 10

    Wärmetauscher: keine thermische Ablaufsicherung nötig

  • 11

    Unterdrucküberwachung

  • 12

    Vollschamottierte Brennkammer

  • 13

    Flammbündeldüse aus hochwertigem Schamott

  • 14

    Pellets-Vorratsbehälter

  • 15

    Füllstandsmelder

  • 16

    Einschubschnecke

  • 17

    Doppelzellrad-Dosierschleuse

  • 18

    Pellets-Saugturbine

  • 19

    Schalldämmung

  • 20

    Lambdasonde serienmässig

  • 21

    Flammtemperaturüberwachung

DETAILS

eco-hk-70-120-schnitt-links-hargassner

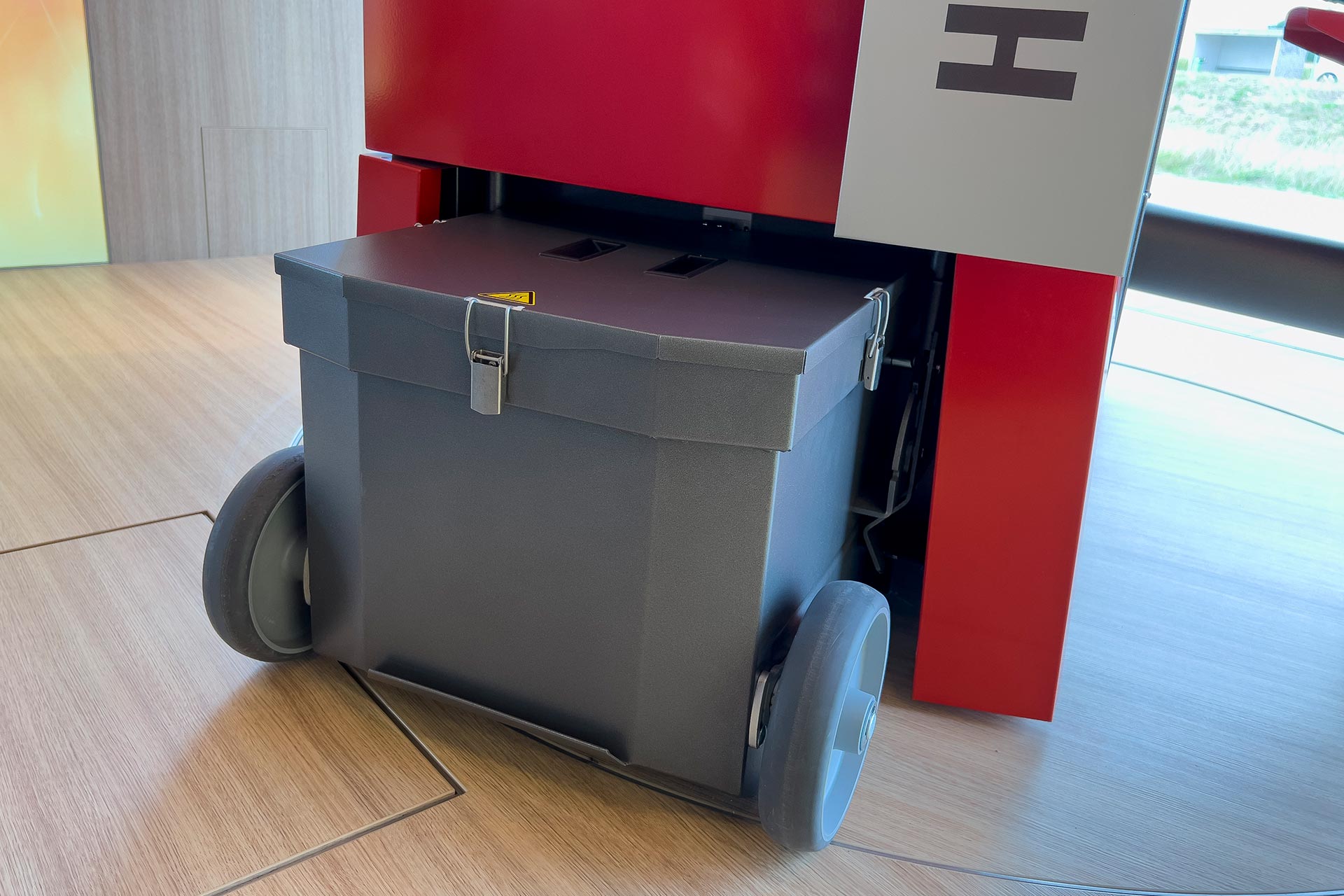

eco-hk-70-120-aschebox-hargassner

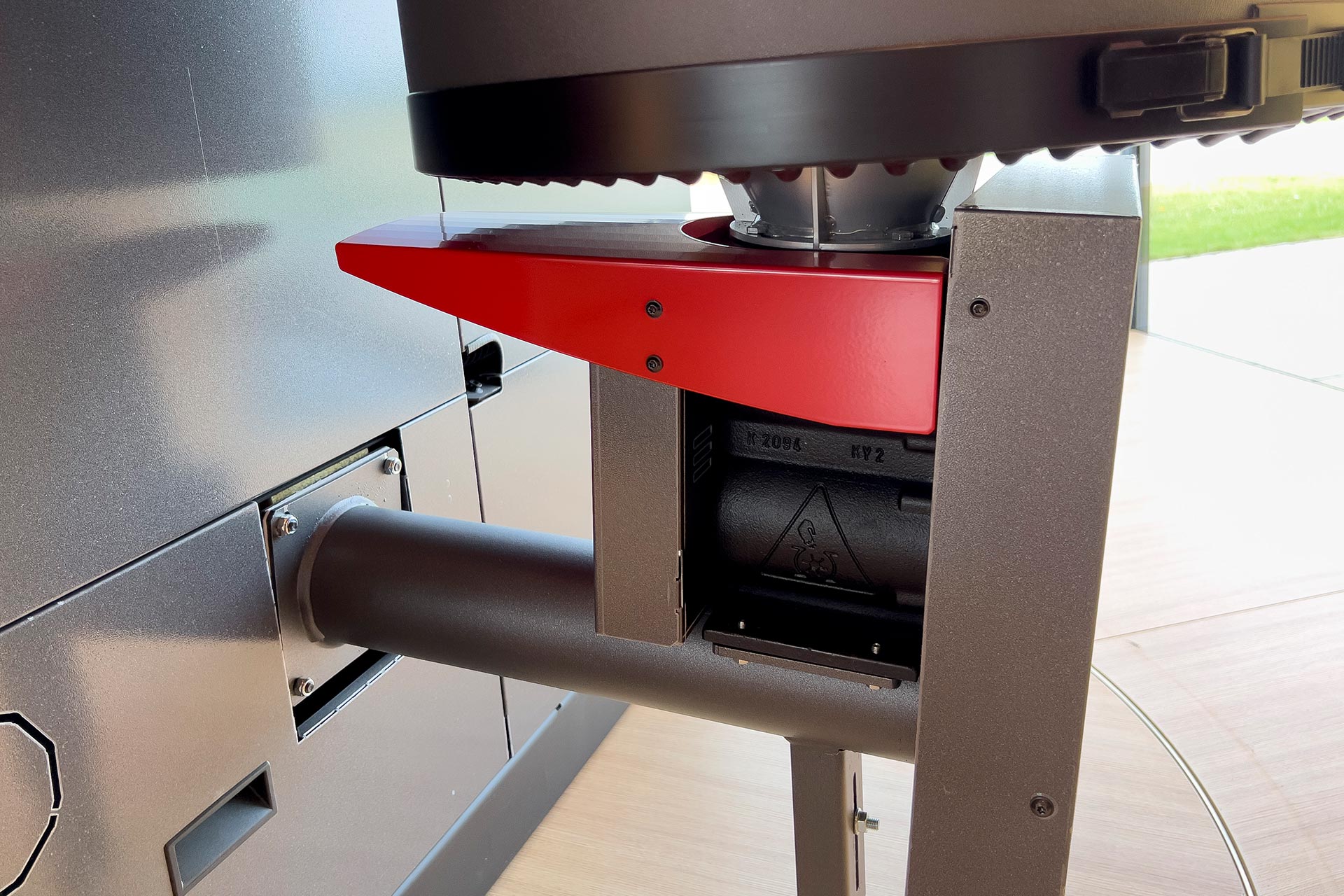

eco-hk-70-120-zellradschleuse-hargassner
